Descripción

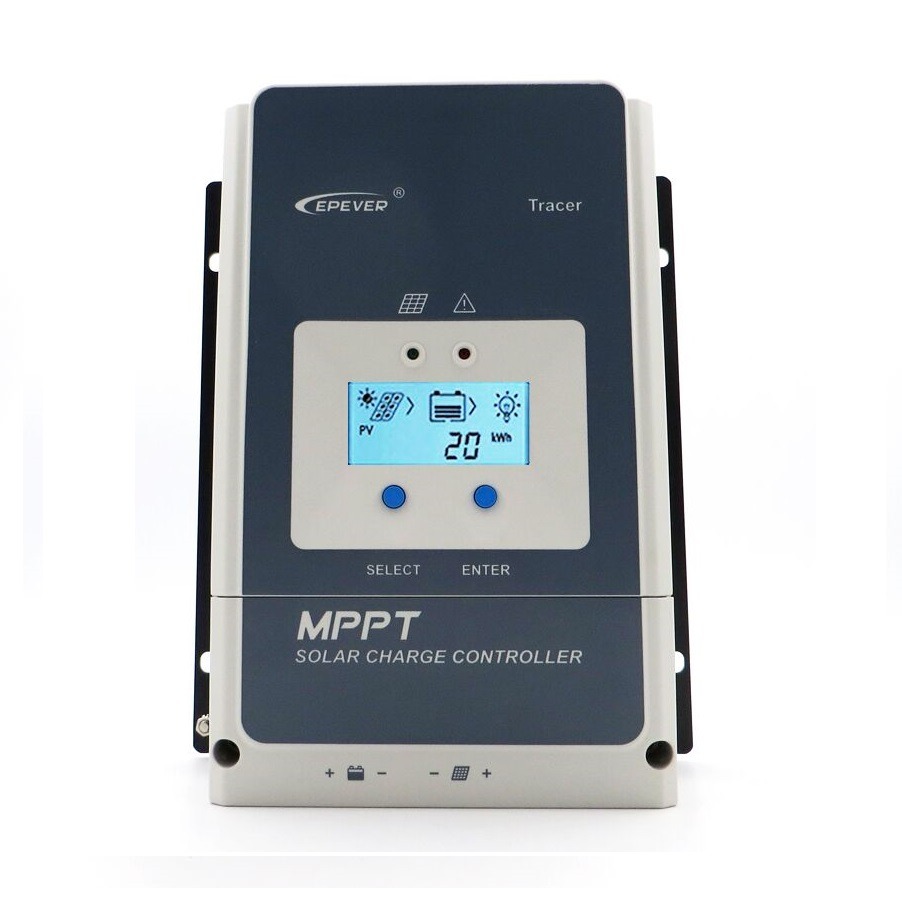

Controlador Solar MPPT 50A 12-48V Tracer5420AN
El Controlador Solar MPPT 50A 12-48V Tracer5420AN es una opción poderosa y eficiente para sistemas solares de mediano a gran tamaño. Con una capacidad de carga de 50 amperios y una compatibilidad de voltaje de 12 a 48 voltios, este controlador proporciona un rendimiento óptimo en la carga de baterías solares.
La tecnología MPPT (Maximum Power Point Tracking) es una característica destacada del Controlador Solar Tracer5420AN. Esta tecnología avanzada permite rastrear y ajustar constantemente la tensión y corriente de los paneles solares para maximizar la eficiencia de carga. Esto garantiza la extracción de la máxima cantidad de energía posible de los paneles solares, incluso en condiciones variables de luz solar.
La pantalla LCD integrada del controlador brinda información en tiempo real sobre el estado del sistema, incluyendo la tensión de la batería, la corriente de carga, la energía generada y el estado de carga de la batería. Esto facilita la supervisión y el control precisos del sistema, permitiendo ajustes y optimizaciones según sea necesario.
El Controlador Solar Tracer5420AN también ofrece una amplia gama de protecciones avanzadas, incluyendo protección contra sobrecarga, protección contra cortocircuitos, protección contra polaridad inversa y protección contra sobretensión. Estas características garantizan la seguridad y la durabilidad del sistema solar, protegiendo tanto el controlador como los componentes conectados.
Con su alta capacidad de carga, compatibilidad de voltaje versátil y funciones de protección integral, el Controlador Solar MPPT 50A 12-48V Tracer5420AN es una opción confiable y eficiente para sistemas solares de mayor capacidad. Su tecnología MPPT de vanguardia y pantalla LCD informativa permiten una gestión precisa de la energía solar, maximizando la generación y optimizando el rendimiento del sistema.
Características
- Tecnología MPPT (Maximum Power Point Tracking) para maximizar la eficiencia de carga de los paneles solares.
- Capacidad de carga de 50 amperios, ideal para sistemas solares de mediano a gran tamaño.
- Compatibilidad de voltaje de 12 a 48 voltios, lo que permite adaptarse a diferentes configuraciones de baterías.
- Pantalla LCD integrada para mostrar información en tiempo real sobre el estado del sistema y la carga de la batería.
- Rango de voltaje de entrada solar amplio para adaptarse a diferentes condiciones y configuraciones de paneles solares.
- Función de seguimiento del punto de máxima potencia extremadamente precisa para maximizar la energía generada.
- Protección avanzada contra sobrecarga, cortocircuitos, polaridad inversa y sobretensión para garantizar la seguridad del sistema.
- Modo de carga de batería de tres etapas (bulk, absorption, float) para una carga óptima y una vida útil prolongada de la batería.
- Compatible con diferentes tipos de baterías, como baterías de plomo-ácido, gel, AGM y litio.
- Comunicación y configuración a través de un puerto de comunicación RS485 para una gestión avanzada del sistema.
- Función de control de luz para encender y apagar automáticamente la carga según la luz ambiente.
- Soporte para ajuste manual de los parámetros de carga para una personalización precisa del sistema.
- Carcasa resistente y robusta, diseñada para soportar condiciones ambientales adversas.
- Ventilador de enfriamiento integrado para garantizar un funcionamiento eficiente y protección contra el sobrecalentamiento.
- Certificaciones de calidad y seguridad, como CE y RoHS, para una tranquilidad adicional en cuanto a la fiabilidad del producto.
Protección:
- Protección contra sobrecarga: El controlador detecta y evita que la corriente de carga exceda su capacidad máxima, protegiendo así los componentes y las baterías del sistema.
- Protección contra cortocircuitos: En caso de un cortocircuito en el sistema, el controlador se apaga automáticamente para evitar daños y riesgos adicionales.
- Protección contra polaridad inversa: Si se conectan incorrectamente los cables de entrada solar o de la batería, el controlador protege el sistema contra daños causados por la polaridad inversa.
- Protección contra sobretensión: El controlador monitorea y regula la tensión de carga para evitar picos de voltaje que puedan dañar las baterías o los componentes del sistema.
- Protección contra descarga excesiva: El controlador monitorea la tensión de la batería y desconecta automáticamente la carga cuando la tensión alcanza un nivel demasiado bajo, evitando así la descarga excesiva que puede dañar las baterías.
- Protección contra sobretemperatura: El controlador cuenta con una función de apagado automático o reducción de carga cuando la temperatura interna excede un umbral seguro, evitando el sobrecalentamiento y los posibles daños.
- Protección contra rayos y picos de tensión: El controlador tiene la capacidad de absorber y desviar los picos de tensión causados por rayos u otros eventos transitorios, protegiendo así el sistema contra daños.
- Protección contra condiciones ambientales adversas: El controlador está diseñado para soportar condiciones ambientales difíciles, como altas temperaturas, humedad, polvo y vibraciones, asegurando un rendimiento duradero incluso en entornos desafiantes.
- Protección contra fallas del sistema: En caso de que se produzcan fallas en el sistema, el controlador puede activar mecanismos de protección para evitar daños adicionales y minimizar los riesgos.
- Protección contra interferencias electromagnéticas: El controlador está diseñado con sistemas de filtrado y blindaje para minimizar las interferencias electromagnéticas que podrían afectar su funcionamiento y la estabilidad del sistema.
Especificaciones Técnicas:
Modelo |
Tracer5420AN |
|---|---|
| Tensión nominal del sistema | 12/24/36/48VDC/Auto |
| Tipo de batería | Plomo-ácido (Sellado/Gel/Inundado)/Litio (LiFePO4/Li(NiCoMn)O2)/Usuario |
| Rango de tensión de entrada de la batería | 8～68V |
| Corriente nominal de carga | 50A |
| Corriente nominal de descarga | 50A |
| Potencia nominal de carga | 12V: 625W |
| 24V: 1250W | |
| 36V: 1875W | |
| 48V: 2500W | |
| Eficacia de conversión máxima | 98.30% |
| Eficacia del seguimiento | ≥99.5% |
| Máx. Tensión de circuito abierto PV | 150V（A temperatura ambiente mínima de funcionamiento）; 138V（A 25℃ de temperatura ambiente. |
| Rango de tensión MPPT | (Tensión de la batería +2V)~108V |
| Tensión de ecualización | Sellado:14,6V,Inundado:14,8V,Definido por el usuario:9-17V |
| Tensión de aumento | Gel:14,2V,Sellado:14,4V,Inundado:14,6V,Definido por el usuario:9-17V |
| Tensión de flotación | Gel/Sellado/Inundado:13,8V,Definido por el usuario:9-17V |
| Baja tensión de reconexión | Gel/Sellado/Inundado:12,6V,Definido por el usuario:9-17V |
| Baja tensión de desconexión | Gel/Sealed/Flooded:11.1V,User-defined:9-17V |
| Compensación de temperatura (para batería de plomo) | -3mV/℃/2V (Predeterminado) |
| Humedad relativa | 5% to 95% (N.C.) |
| Carcasa | IP20 |
| Interfaz de comunicación | RS485(5VDC/200mA, Dos puertos RJ45 en paralelo) |
| Conexión a tierra | Negativa común |
| Temperatura de funcionamiento | -25℃～+45℃(LCD);-30℃～+45℃(No LCD) |
| Dimensiones(LxAnxAl)(mm) | 261×216×119 |
| Peso neto | 3.5kg |
1. El controlador no puede identificar automáticamente el voltaje del sistema si se conectaron baterías de litio.2. El punto de tensión es para sistema de 12V, por favor *2 en sistema de 24V, *3 en sistema de 36V, *4 en sistema de 48V. |
|
