Descripción

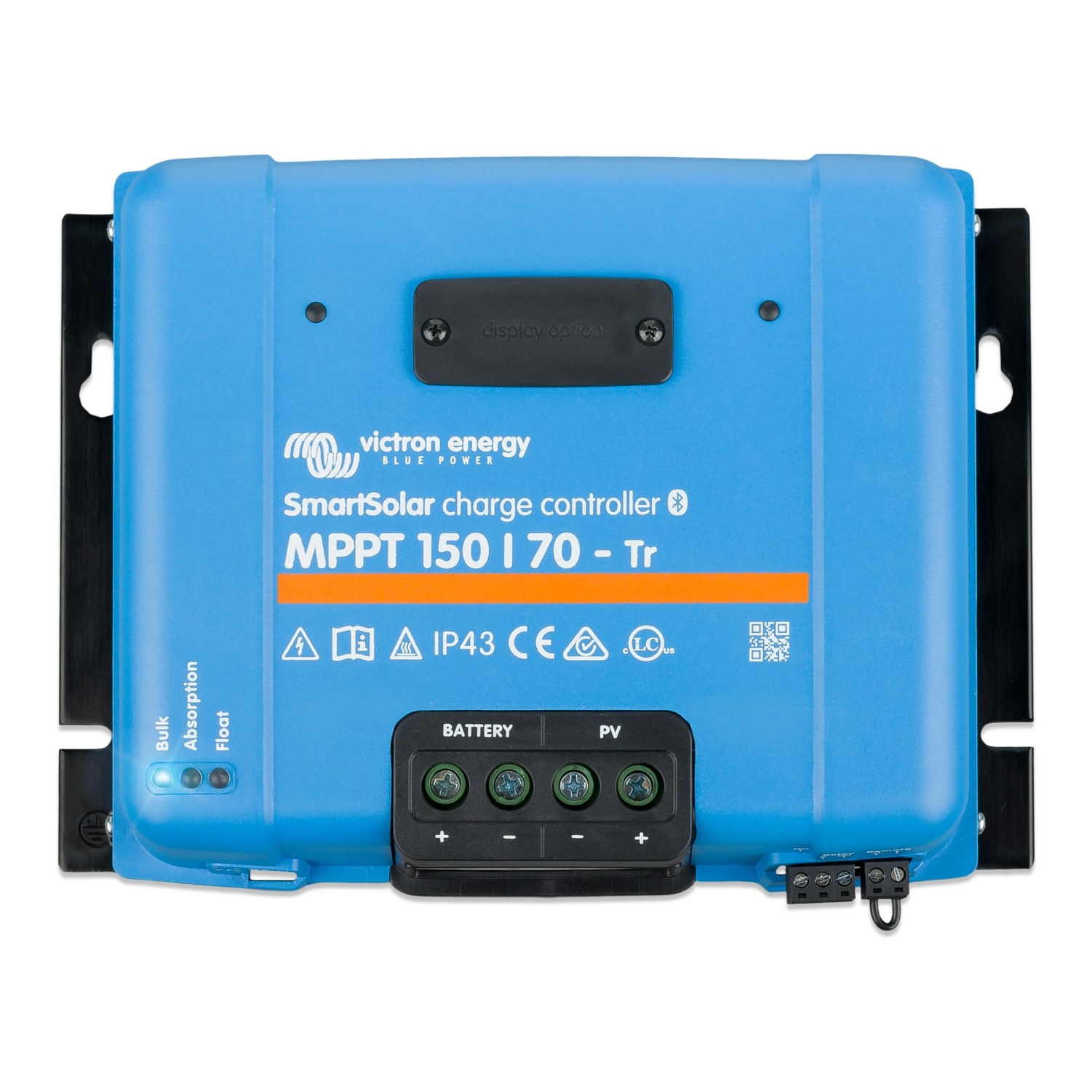

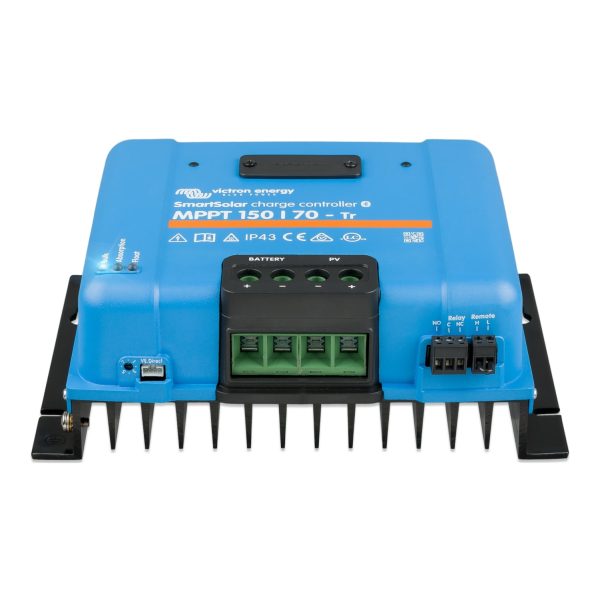

Controlador Solar SmartSolar MPPT 150V 70A TR Victron Energy
El Controlador Solar SmartSolar MPPT 150V 70A TR de Victron Energy es una avanzada solución de gestión de energía solar que ofrece un rendimiento excepcional y una serie de características innovadoras para optimizar su sistema de energía solar.
Características Controlador Solar SmartSolar MPPT 150V 70A TR Victron Energy:
- Bluetooth Smart Integrado: Este controlador cuenta con Bluetooth integrado, lo que permite configurar, controlar, actualizar y sincronizar de manera inalámbrica los controladores de carga SmartSolar, lo que simplifica la gestión de su sistema solar.
- Seguimiento Ultrarrápido del Punto de Máxima Potencia (MPPT): Especialmente diseñado para situaciones de nubosidad o cambios en la intensidad de la luz, este controlador MPPT ultrarrápido puede mejorar la captación de energía solar hasta en un 30% en comparación con los controladores de carga PWM y hasta en un 10% en comparación con los controladores MPPT más lentos.
- Detección Avanzada del Punto de Máxima Potencia en Caso de Nubosidad Parcial: En condiciones de nubosidad parcial, este controlador puede identificar y seleccionar el punto de máxima potencia óptimo en la curva de tensión de carga, maximizando así la captación de energía solar.
- Excepcional Eficiencia de Conversión: Este controlador opera con una eficiencia máxima que supera el 98%, y lo hace sin necesidad de un ventilador para su enfriamiento.
- Algoritmo de Carga Flexible: Ofrece un algoritmo de carga totalmente programable, junto con ocho algoritmos de carga preprogramados que se pueden seleccionar mediante un selector giratorio, lo que le brinda flexibilidad para adaptarse a las necesidades específicas de su sistema.
- Amplia Protección Electrónica: Este controlador está equipado con una amplia gama de protecciones, incluyendo protección contra sobretemperatura, reducción de potencia en caso de alta temperatura, protección contra cortocircuitos y polaridad inversa en los paneles fotovoltaicos, así como protección contra corriente inversa de los paneles fotovoltaicos.
- Sensor de Temperatura Interna: Compensa la tensión de carga de absorción y flotación en función de la temperatura, lo que contribuye a una carga más precisa de las baterías.
- Sensor Opcional Externo: Puede utilizar sensores Smart Battery Sense o un monitor de baterías BMV-712 Smart para comunicar la tensión y la temperatura de la batería al controlador de carga a través de Bluetooth.
- Función de Recuperación de Baterías Completamente Descargadas: Incluso si la batería se ha descargado a cero voltios, este controlador iniciará la carga. También puede reconectar una batería de iones de litio completamente descargada gracias a su función de desconexión interna.
- VE.Direct: Proporciona una conexión de datos con cable para conectar el controlador a dispositivos como el Color Control GX, otros productos GX, PC y otros dispositivos.
- On/Off Remoto: Puede conectarse a un VE.BUS BMS u otros sistemas para controlar de manera remota el funcionamiento del controlador.
- Relé Programable: Este controlador puede programarse, incluso utilizando un teléfono inteligente, para activar alarmas u otros eventos según sus necesidades.
- Opcional: Pantalla LCD Conectable: Si desea una visualización más detallada de los datos del controlador, puede conectar una pantalla LCD de manera sencilla retirando el protector de goma del enchufe frontal.
Especificaciones Técnicas:
Controlador de carga SmartSolar |
MPPT 150/70 |
|---|---|
| Tensión de la batería | Ajuste automático a12, 24 ó 48 V (Se precisa una herramienta de software para ajustar el sistema en 36 V) |
| Corriente de carga nomina | 70 A |
| Potencia FV nominal, 12 V 1a,b) | 1000 W |
| Potencia FV nominal, 24 V 1a,b) | 2000 W |
| Potencia FV nominal, 36 V 1a,b) | 3000 W |
| Potencia FV nominal, 48 V 1a,b) | 4000 W |
| Máxima corriente de corto circuito FV 2) | 50 A (máx. 30 A por conector MC4) |
| Tensión máxima del circuito abierto FV | 150 V máximo absoluto en las condiciones más frías 145 V en arranque y funcionando al máximo |
| Eficacia máxima | 98 % |
| Autoconsumo | Menos de 35 mA a 12 V / 20 mA a 48 V |
| Tensión de carga de «absorción» | Valores predeterminados: 14,4 / 28,8 / 43,2 / 57,6 V (Regulable con: selector giratorio, pantalla, VE.Direct o Bluetooth) |
| Tensión de carga de «flotación» | Valores predeterminados: 13,8 / 27,6 / 41,4 / 55,2 V (Regulable con: selector giratorio, pantalla, VE.Direct o Bluetooth) |
| Tensión de carga de «ecualización» | Valores predeterminados: 16,2 V / 32,4 V / 48,6 V / 64,8 V (regulable) |
| Algoritmo de carga | variable multietapas (ocho algoritmos preprogramados) o algoritmo definido por el usuario |
| Compensación de temperatura | -16 mV / -32 mV / -64 mV / °C |
| Protección | Polaridad inversa/Cortocircuito de salida/Sobretemperatura |
| Temperatura de trabajo | De -30 a +60 °C (potencia nominal completa hasta los 40 °C) |
| Humedad | 95 %, sin condensación |
| Altura máxima de trabajo | 5.000 m (fpotencia nominal completa hasta los 2.000 m) |
| Condiciones ambientales | Para interiores, no acondicionados |
| Grado de contaminación | PD3 |
| Puerto de comunicación de datos | VE.Direct o Bluetooth |
| Interruptor on/off remoto | Sí (conector bifásico) |
| Relé programable | DPST Capacidad nominal CA 240 V AC / 4 A Capacidad nominal CC 4 A hasta 35 VCC, 1 A hasta 60 VCC |
| Funcionamiento en paralelo | Sí: se pueden sincronizar hasta 10 unidades con Bluetooth. |
CARCASA |
|
| Color | Azul (RAL 5012) |
| Terminales FV 3) | 35 mm² / AWG2 (modelos Tr) Dos pares de conectores MC4 (modelos MC4) |
| Bornes de la batería | 35 mm² / AWG2 |
| Grado de protección | IP43 (componentes electrónicos), IP22 (área de conexión) |
| Peso | 3 kg |
| Dimensiones (al x an x p) en mm | Modelos Tr: 185 x 250 x 95 mm |
NORMATIVAS |
|
| Seguridad | EN/IEC 62109-1, UL 1741, CSA C22.2 |
TENDENCIAS GUARDADAS |
|
| Datos guardados | Tensión, corriente y temperatura de la batería, además de corriente de salida de carga, tensión FV y corriente FV |
| Número de días durante los que se guardan los datos de tendencias | 46 |
| 1a) Si se conecta más potencia FV, el controlador limitará la entrada de potencia. 1b) La tensión FV debe exceder Vbat + 5 V para que arranque el controlador. Una vez arrancado, la tensión FV mínima será de Vbat + 1 V. 2) Un generador fotovoltaico con una corriente de cortocircuito más alta puede dañar el controlador. 3) Modelos MC4: se podrían necesitar varios pares de separadores para conectar en paralelo las cadenas de paneles solares Corriente máximo por conector MC4: 30 A (los conectores MC4 están conectados en paralelo a un rastreador MPPT) |
|
