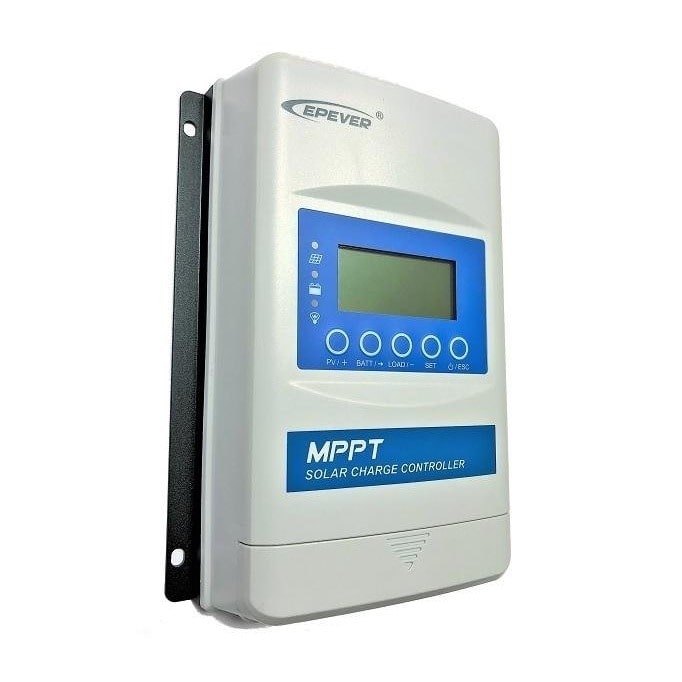

Controladora MPPT Epever XTRA3415N 30A 12/48V
La controladora MPPT Epever XTRA3415N 30A 12/48V es un dispositivo de carga inteligente diseñado para optimizar la eficiencia y el rendimiento de los paneles solares en sistemas de energía fotovoltaica. Con una capacidad de corriente de 30 amperios y una tensión nominal de 12/24/36/48 voltios, esta controladora es adecuada para aplicaciones solares de tamaño medio a grande.
La tecnología MPPT (Maximum Power Point Tracking) es una característica destacada de esta controladora. Esta tecnología permite que la controladora rastree constantemente el punto de máxima potencia de los paneles solares y ajuste automáticamente la tensión y corriente de carga para maximizar la energía generada. Esto significa que la controladora MPPT Epever XTRA3415N puede extraer la máxima cantidad de energía de los paneles solares en condiciones variables de luz solar, lo que resulta en una mayor eficiencia y una carga más rápida de las baterías.
La controladora también cuenta con una pantalla LCD integrada que muestra información en tiempo real sobre el estado del sistema, como la tensión de la batería, la corriente de carga, la energía generada y el estado de carga de la batería. Además, ofrece diversas opciones de protección, como protección contra sobrecarga, protección contra cortocircuitos, protección contra polaridad inversa y protección contra sobretensión, lo que garantiza la seguridad y la fiabilidad del sistema.
La serie XTRA-N puede transportar diferentes unidades de visualización (XDB1 / XDS1 / XDS2). , adopta el diseño a prueba de agua con la clase IP32, y aumenta el chip de protección profesional para el puerto de comunicación, mejorando aún más la confiabilidad y cumpliendo los diferentes requisitos de la aplicación.
Características
- Unidades de pantalla LCD opcionales (XDB1 / XDS1 / XDS2)
- Operación a plena carga sin ninguna caída de capacidad dentro del rango de temperatura del ambiente de trabajo
- Diseño a prueba de polvo e impermeable con clase IP32
- Marcas famosas internacionales de componentes de alta calidad ST e IR y se utiliza una baja tasa de fallas, lo que puede garantizar la vida útil del producto.
- El puerto de comunicación adopta un chip de protección profesional, que puede proporcionar una fuente de alimentación de 5 V CC y tiene protección contra sobrecorriente y cortocircuito.
- Tecnología avanzada de MPPT, con una eficiencia no inferior al 99,5%
- Velocidad de seguimiento ultrarrápida y eficiencia de seguimiento garantizada.
- Algoritmo de control avanzado de MPPT para minimizar la tasa máxima de pérdida de energía y el tiempo de pérdida.
- Componentes de alta calidad, perfeccionando el rendimiento del sistema, con una eficiencia de conversión máxima del 98%
- Reconocimiento preciso y seguimiento del punto de máxima potencia de múltiples picos.
- Limitación automática de la potencia y corriente de carga.
- Amplio rango de voltaje de operación MPPT.
- Compatible con plomo-ácido y baterías de iones de litio.
- Función de compensación de temperatura de la batería.
- Función de estadísticas de energía en tiempo real.
- Función de reducción de potencia de sobrecalentamiento.
- Modos de trabajo de carga múltiple
- Con la interfaz de bus de comunicación RS-485 y el protocolo de comunicación Modbus, está disponible para cumplir con diversos requisitos de comunicación en diferentes situaciones.
- Monitoree y configure los parámetros a través de la aplicación de teléfono móvil o software de PC.
- Amplia protección electrónica.
- 3-A prueba de polvo: puede evitar que invadan objetos extraños sólidos con un diámetro superior a 2,5 mm; 2-Impermeable: cuando se inclina 15 °, aún puede evitar que se sumerjan las gotas de agua.
Protección:
- PV Con el actual circuito
- PV corto
- PV polaridad inversa
- Noche inversa de carga
- Batería de polaridad inversa
- Batería de sobrevoltaje
- Batería sobre descarga
- Batería sobrecalentamiento
- Batería de litio Baja Temperatura
- Carga de cortocircuito de la carga
- Sobrecarga
- Controlador de sobrecalentamiento
- TVS alto voltaje Transitorios
Especificaciones Técnicas:
Modelo |
XTRA3415N |
|---|---|
| Tensión nominal del sistema | 12/24/36/48VDC/Auto |
| Tipo de batería | Plomo-ácido (Sellado/Gel/Inundado)/Litio (LiFePO4/Li(NiCoMn)O2)/Usuario |
| Rango de tensión de entrada de la batería | 8～68V |
| Corriente nominal de carga | 30A |
| Corriente nominal de descarga | 30A |
| Potencia nominal de carga | 12V: 90W |
| 24V: 780W | |
| 36V: 1170W | |
| 48V: 1560W | |
| Eficacia de conversión máxima | 98.10% |
| Eficacia del seguimiento | ≥99.5% |
| Máx. Tensión de circuito abierto PV | 150V（A temperatura ambiente mínima de funcionamiento）; 138V（A 25℃ de temperatura ambiente. |
| Rango de tensión MPPT | (Tensión de la batería +2V)~108V |
| Tensión de ecualización | Sellado:14,6V,Inundado:14,8V,Definido por el usuario:9-17V |
| Tensión de aumento | Gel:14,2V,Sellado:14,4V,Inundado:14,6V,Definido por el usuario:9-17V |
| Tensión de flotación | Gel/Sellado/Inundado:13,8V,Definido por el usuario:9-17V |
| Baja tensión de reconexión | Gel/Sellado/Inundado:12,6V,Definido por el usuario:9-17V |
| Baja tensión de desconexión | Gel/Sealed/Flooded:11.1V,User-defined:9-17V |
| Autoconsumo | 12V: ≤30mA |
| 24V: ≤16mA | |
| 36V: ≤13mA | |
| 48V: ≤13mA | |
| Compensación de temperatura (para batería de plomo) | -3mV/℃/2V (Predeterminado) |
| Humedad relativa | ≤95%, N.C |
| Carcasa | IP33 |
| Interfaz de comunicación | RS485(RJ45) |
| Conexión a tierra | Negativa común |
| Temperatura de funcionamiento | -25℃～+45℃(LCD);-30℃～+45℃(No LCD) |
| Dimensiones(LxAnxAl)(mm) | 255×187×75.7 |
| Peso neto | 2.07kg |
1. El controlador no puede identificar automáticamente el voltaje del sistema si se conectaron baterías de litio.2. El punto de tensión es para sistema de 12V, por favor *2 en sistema de 24V, *3 en sistema de 36V, *4 en sistema de 48V. |
|
