Descripción

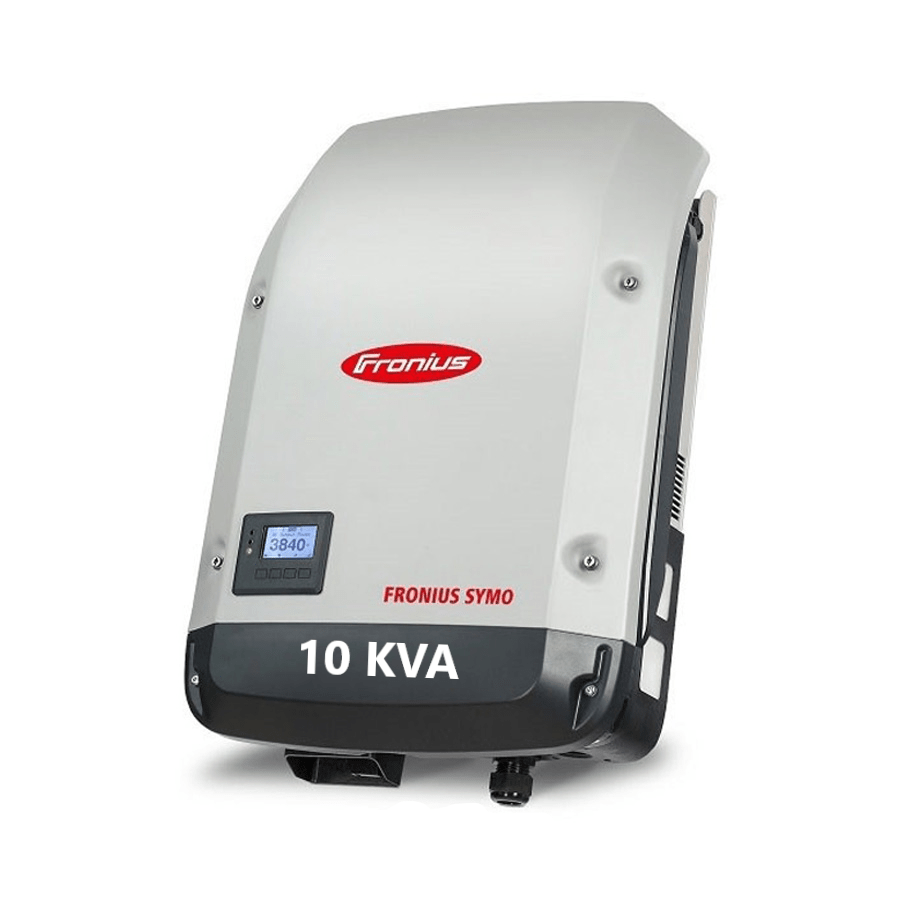

Inversor Fronius Symo 10.0-3 / 10 KVA Trifasico Lite
LOS DATOS DE ENTRADA
| Número de MPPT | 2,0 |
|---|---|
| Potencia fotovoltaica recomendada (kWp) | 8,0 – 13,0 kWp |
| Max. corriente de entrada utilizable | 25,0 / 16,5 A |
|
Max. Total de corriente de entrada utilizable (MPPT1 + MPPT2)
|
41,5 A |
|
Max. Corriente de cortocircuito de la matriz (1.5 * I máx. )
|
37,5 / 24,8 A |
|
Rango de voltaje de funcionamiento
|
200 – 1000 V |
|
Rango de voltaje MPP
|
300 – 800 V |
|
Max. voltaje de entrada
|
1000,0 V |
| Portafusibles CC integrados | N / A |
DATOS RESULTANTES
| Max. potencia de salida 480 V | 9995 VA |
|---|---|
| Max. potencia de salida 240 V | N / A |
| Max. potencia de salida 208 V | N / A |
|
Configuración de salida
|
3 ~ NPE Delta 480 V |
| Rango de frecuencia | 45 – 65 Hz |
| Frecuencia de funcionamiento nominal | 60,0 Hz |
| Distorsión armónica total | 1,75% |
|
Rango de factor de potencia
|
0-1 ind. / Cap. |
| Max. corriente de salida continua 480 V | 12,0 A |
| Max. corriente de salida continua 240 V | N / A |
| Max. corriente de salida continua 208 V | N / A |
| Tamaño del interruptor OCPD / AC 480 V | 15 A |
| Tamaño del interruptor OCPD / AC 240 V | N / A |
| Tamaño del interruptor OCPD / AC 208 V | N / A |
| Max. eficiencia | 98,1% |
| Eficiencia CEC 480 V | 96,5% |
| Eficiencia CEC 240 V | N / A |
| CEC eficiencia 208 V | N / A |
INFORMACION GENERAL
| Dimensión (ancho) | 1,68 pies |
|---|---|
| Dimensión (altura) | 2,38 pies |
| Dimensión (profundidad) | 8,9 en |
| Peso | 76,71 libras |
| clase de protección | NEMA 4X |
| Consumo nocturno | & lt; 1 W |
| Topología del inversor | Sin transformador |
| Enfriamiento | Ventilador de velocidad variable |
| Elevación | 2000 m (6560 & nbsp; ft) con un máx. voltaje de entrada de 1000 V / 3400 m (11160 pies) con un máx. voltaje de entrada de 850 V |
| Certificados y cumplimiento de normas | UL 1741-2010 Segunda edición (incluido UL1741 Supplement SA 2016-09 para California Rule 21 y Hawaiian Electric Code Rule 14H), UL1998 (para funciones: AFCI, RCMU y monitoreo de aislamiento), IEEE 1547-2003, IEEE 1547a-2014, & nbsp; IEEE 1547.1-2003, ANSI / IEEE C62.41, FCC Parte 15 A & amp; B, NEC 2017 Artículo 690, C22. 2 No. 107.1-16, UL1699B Edición 2-2013, CSA TIL M-07 Edición 1 -2013 |
| Terminales de conexión de CC | 6x DC + y 6x DC- terminales de tornillo para cobre (sólido / trenzado / trenzado fino) o aluminio (sólido / trenzado) |
| Terminales de conexión de CA | Terminales de tornillo 14-6 AWG |
DISPOSITIVOS DE PROTECCIÓN
INTERFACES
| USB (conector A) | Registro de datos y actualización del inversor posible a través de USB |
|---|---|
| 2x RS422 (toma RJ45) | Fronius Solar Net |
| Wi-Fi / Ethernet / Serial / Datalogger y servidor web | Estándar inalámbrico 802.1 1 b / g / n / Fronius Solar.web, SunSpec Modbus TCP, JSON / SunSpec Modbus RTU: disponible solo con la tarjeta Fronius Datamanager 2.0 |
| 6 entradas y 4 E / S digitales | Gestión de carga; señalización, E / S multipropósito & Disponible solo |
