Medidor Bidireccional Monofasico Elster A150

Descripción

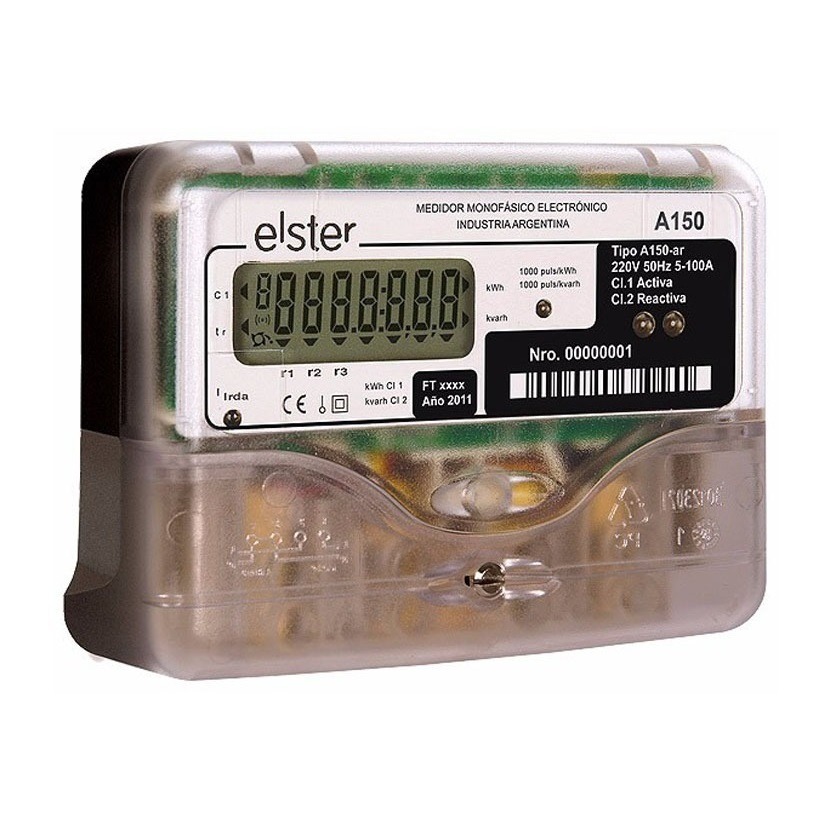

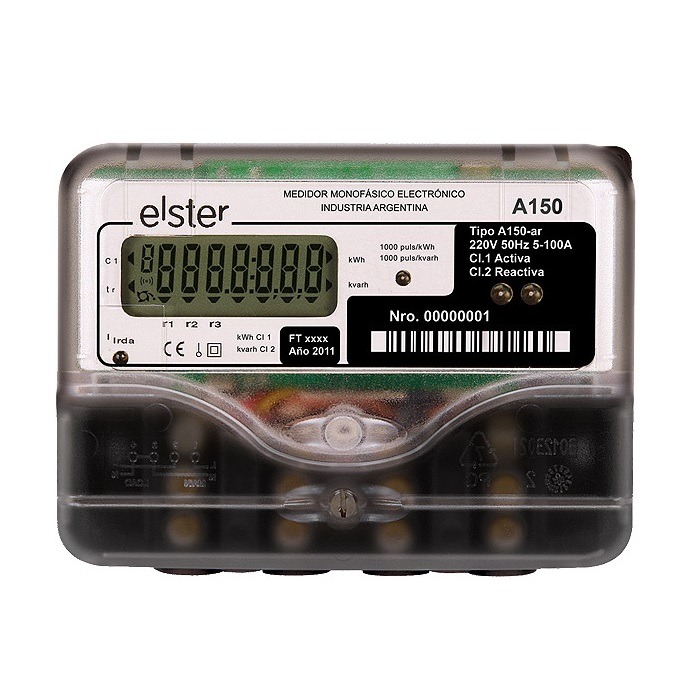

Medidor Bidireccional Monofasico Elster A150

El A150 más que un medidor es una plataforma común, en la que están integrados varios tipos de medidores monofásicos con componentes similares. De acuerdo a la configuración del medidor, este se puede comportar como un medidor de dos hilos A150-ar que opcionalmente puede medir energía activa y reactiva y demanda activa o un medidor de dos hilos de energía aparente A150-ps. Agregando un segundo shunt y habilitando un segundo canal de medición, el medidor puede comportarse como un medidor de 3 hilos A150-3w, o como un medidor de detección de corriente de neutro A150-nd.

Todos disponen de un puerto óptico bidireccional y de un puerto infrarrojo unidireccional IrDA.

A través del puerto óptico es posible poner a cero la demanda del medidor usando el correspondiente password, o pasar el led de testeo de activo a reactivo y viceversa.

A través de la salida IrDA. se puede obtener la información completa almacenada por el medidor.

El A150 puede solicitarse con salida de pulsos o con salida serial, ambas opto-aisladas. La salida de pulsos puede reproducir la misma señal de pulsos que la que emite el led de testeo.

Sobre la salida serial, se dispone de la misma señal que la salida IrDA, por lo que a través de ella se pueden obtener todos los datos del medidor.

Características

• Medición de energía activa (kWh).
• Medición de energía reactiva opcional (kvarh).
• Medición de demanda activa opcional (kW).
• Detección de corriente de neutro en la variante A150-nd.
• Medición de energía aparente en la variante A150-ps.
• Clase 1 para medición de energía activa y clase 2 para energía reactiva.
• Exactitud del 2 % para medición de energía aparente.
• Normas: IEC 62052-11, IEC 62053-21, IEC 62053-23
• Rango de corriente máximo: 5(60)A
• Voltajes y frecuencias: 120V 60Hz, 220V 50 Hz, 220 60Hz, 240V 50Hz, 240V 60Hz, Versión Multitensión 120V y 240V 60Hz.
• Conexiones: Secuencial y Línea-carga.
• Sistemas: 2 y 3 hilos.
• Tapa antifraude.
• Datos de seguridad.
• Led de testeo para activa, reactiva o aparente e indicación de ausencia de carga.
• Segundo led de testeo opcional para reactiva o aparente e indicación de inversión.
• Instrumentación. Valores instantáneos de tensión, corriente, cuadrante y factor de potencia.
• Comunicación infrarroja unidireccional IrDA.
• Puerto óptico bidireccional.
• Salida de pulsos o salida serial, opcionales.
• Grado de protección IP53.
